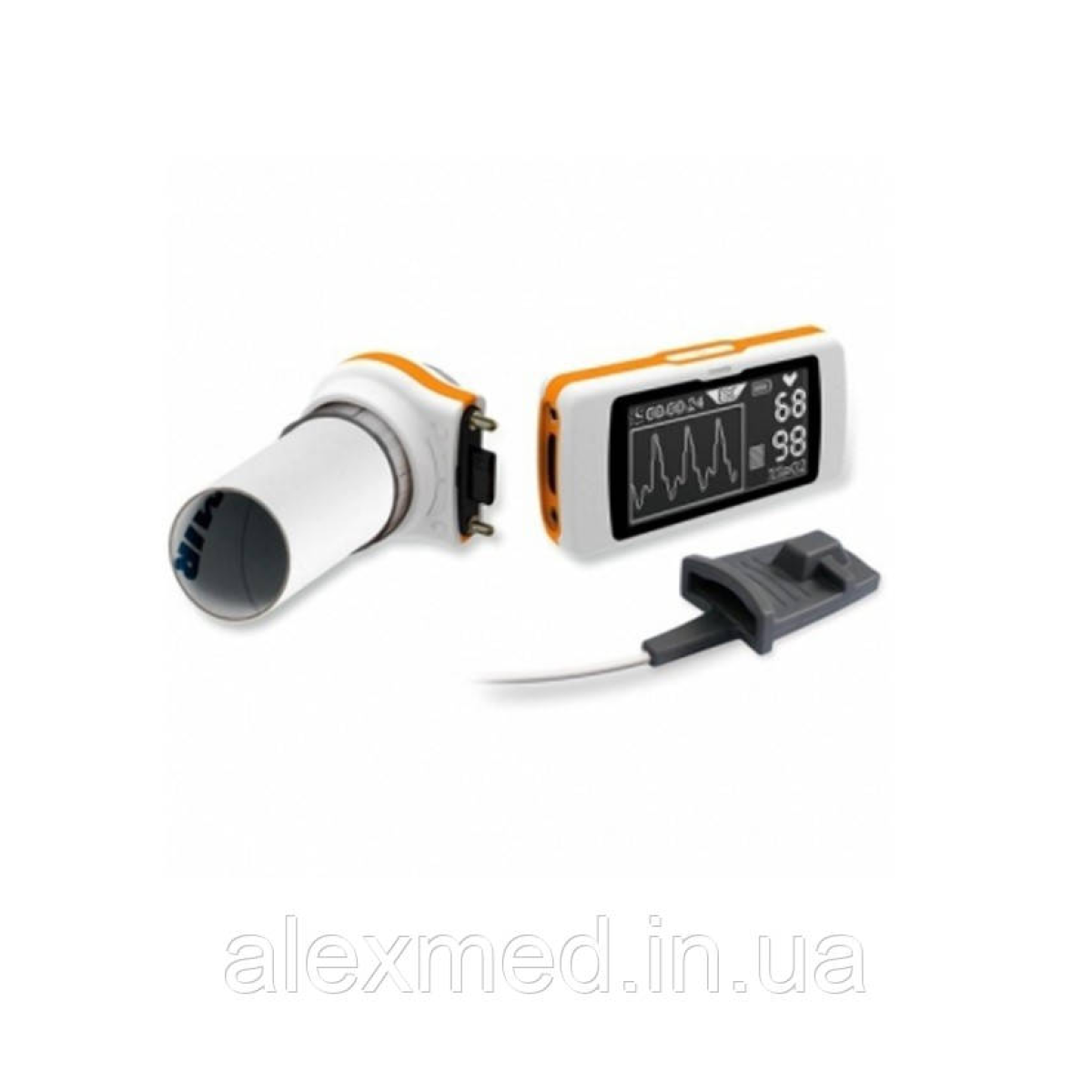

Spirodoc – інноваційне і портативний пристрій з сенсорним дисплеєм, що сполучає в собі спірометр (спірограф), пульсоксиметр (опція) і акселерометр з аналізом руху . Може використовуватися в якості автономний портативний прибудову , так і в якості повноцінної спірометричної лабораторії при підключенні до ПК. Портативність, наявність LCD дисплея, вбудованого акумулятора і внутрішньої пам’яті роблять його ідеальним для використання в амбулаторних умовах.
Спірометричний модуль не вимагає калібрування і дозволяє розраховувати 33 параметра, проводиться автоматична інтерпретація відповідно до ATS ERS стандартами. Пульсоксиметричний модуль дозволяє проводити точковий, нічний і 6-ти хвилинний навантажувальний тест , відображаючи поточні значення насичення крові киснем , ЧСС і Криву плетизограмою на дисплеї. Модуль акселерометра дозволяє проводити аналіз руху в 3-х осях і проводити кореляцію з рівнем кисню в крові під час фізичної активності. У комплект поставки включено програмне забезпечення Win s piro PRO для ПК.
Основні переваги Spirodoc :
– 4 в 1
Інноваційний пристрій, що об’єднує в собі спірометр , пульсоксиметр , 3 D акселерометр і електронний щоденник пацієнта
– Настроюється меню користувача
Простий і інтуїтивно зрозумілий інтерфейс з можливістю настройки меню для різних сфер застосування: розширений набір параметрів для пульмонологів, спрощений режим для лікарів загальної практики і режим пацієнта для моніторингу на дому
Повний набір спірометричних тестів
Спірометричний модуль дозволяє проводити ФЖЕЛ, ЖЕЛ, МВЛ, ПРЕ ПОСТ тести і вимірює 33 параметра функції зовнішнього дихання.
– Точність вимірювань
Турбінний датчик забезпечує точність спирометрических вимірювань (навіть при дуже малих потоках), а також датчик стійкий до впливу вологості, ударостійким і простий в заміні.
– 100% гарантія гігієни
Використання одноразових датчиків повністю виключає ймовірність перехресного зараження пацієнтів та забезпечує 100% гігієну.
– Спірометр не вимагає калібрування
Внутрішній датчик для BTPS (Body Temperature Pressure Saturated – Температура тіла і насичення вологості) перетворення дозволяє позбутися від процесу калібрування спирометра.
– Повноцінний пульсоксиметричний монітор
Можливість проведення точкового тесту, нічного моніторування SpO2 і реєстрації SpO2 і ЧСС під час 6-ти хвилинний навантажувальний тест з подальшим аналізом даних на ПК і формуванням звіту.
– Аналіз активності пацієнта
Унікальний 3D оксиметр , що комбінує пульсоксиметр з аналізом активністю пацієнта.
– Інформативний сенсорний дисплей
Після проведення спірометричного тесту на дисплеї відображається крива потік / об’єм, виміряні параметри і інтерпретаційні повідомлення. При проведенні пульсоксіметріческого дослідження на дисплеї відображаються в реальному масштабі часу SpO2 , ЧСС та плетізмографічесая крива.
– Великий обсяг вбудованої пам’яті
Вбудована пам’ять дозволяє зберігати до 6000 спірометричних тестів і 1000 годин пульсоксиметрії , що дозволяє вести базу пацієнтів безпосередньо на пристрої.
– Друк на зовнішньому принтері
Вбудований Bluetooth модуль дозволяє друкувати результати досліджень на зовнішній принтер минаючи ПК.
– Потужне програмне забезпечення для ПК
Програмне забезпечення Winspiro PRO для ПК дозволяє вести базу даних пацієнтів, аналізувати результати тестів, проводити статистичний аналіз і формувати звіти, а також експортування кривих і числових параметрів в різні формати, включаючи Word , Excel , Adobe Acrobat , HTML і текстові файли. Програмне забезпечення дозволяє просто і швидко завантажувати дані тестів з сірометра для подальшої обробки і формування звіту.
– Застосування в педіатрії
Наявність спонукальної анімації та спеціальних витратних матеріалів дозволяють застосовувати спірометр в педіатрії.
Технічні характеристики основного модуля:
| Дисплей |
Сенсорний РК дисплей з роздільною здатністю 128 х 68 |
| Харчування |
Вбудований акумулятор Li – ion 3,7 В або від ПК через USB |
| Інтерфейс |
USB , Bluetooth 2.1 |
| Вага |
99 г |
| Розміри |
10,1 х 4,8 х 1,6 см |
Технічні характеристики спірометричного модуля :
| Вимірювані параметри |
FVC, FEV1, FEV1 / FVC%, FEV3, FEV3 / FVC%, FEV6, FEV1 / FEV 6%, PEF , FEF 25%, FEF 50%, FEF 75%, FEF 25% -75%, FET , Вік легких, FIVC , FIV 1, FIV 1 / FIVC %, PIF , VC , IVC , IC , ERV , FEV 1 / VC %, VT , VE , Rf , ti , te , ti / t-tot, VT / ti, MVV, MVV (перелічене) |
| Тип вимірювання |
Двунаправленная цифрова турбіна |
| Вимірювання потоку |
16 л / с |
| Точність вимірювання об’єму |
3% або 50 мл |
| Точність вимірювання потоку |
5% або 200 мл |
| Динамічний опір при 12л / с |
<0.5 смН2О / л / с |
| Вага |
17 г |
| Розміри |
4,6 х 4,7 х 2,4 см |
Технічні характеристики пульсоксиметричне модуля:
| Вимірювані параметри |
Точкова SpO2:
SpO 2 [Базова лінія, Мін., Макс., Середнє], ЧСС [Базова лінія, Мін., Макс., Середнє], T 90% [ SpO 2 <90%], T 89% [ SpO 2 <89% T 88% [ SpO 2 <88%], T 5% [Δ SpO 2> 5%], Δ Index [12 s ], SpO 2 події, події ритму [Брадикардия, Тахікардія], Крокомір, Рух [ VMU ], Тривалість запису , Час аналізу
Нічне моніторування:
Положення тіла, SpO2 події, Індекс десатурации (ODI), десатурація [Середнє значення, Середня тривалість, Найбільша тривалість, найнижчий рівень], Δ SpO 2 [Мін. падіння, Ma кс падіння], Аналіз ритму, Індекс ЧСС, NOD 89% [ SpO 2 <89%; > 5 min ],
NOD 4% [ SpO 2 базова лінія-4%; > 5 min ], NOD 90% [ SpO 2 <90%; Nadir <86%; > 5min]
6-ти хвилинний тест на витримку навантаження:
O2-провал, Перерахована дистанція, Пройдена дистанція, Передбачувана дистанція [Мін., Стандарт], T Δ2% [ SpO 2≥2%], T Δ4%
[Δ SpO 2≥4%], Час [Відпочинку, Кроку, Відновлення], Область / Дистанція десатурации
Опціонально водиться дані: Перепочинок по Боргу, Утома по Боргу, АТ
|
| Діапазон вимірювання SpO2 |
0-99% |
| Точність вимірювання SpO2 |
± 2% (70-99% SpO2 ) |
| Діапазон вимірювання ЧСС |
30-254 ударів |
| Точність вимірювання ЧСС |
± 2 удари або 2%, дивлячись що більше |
