Опис

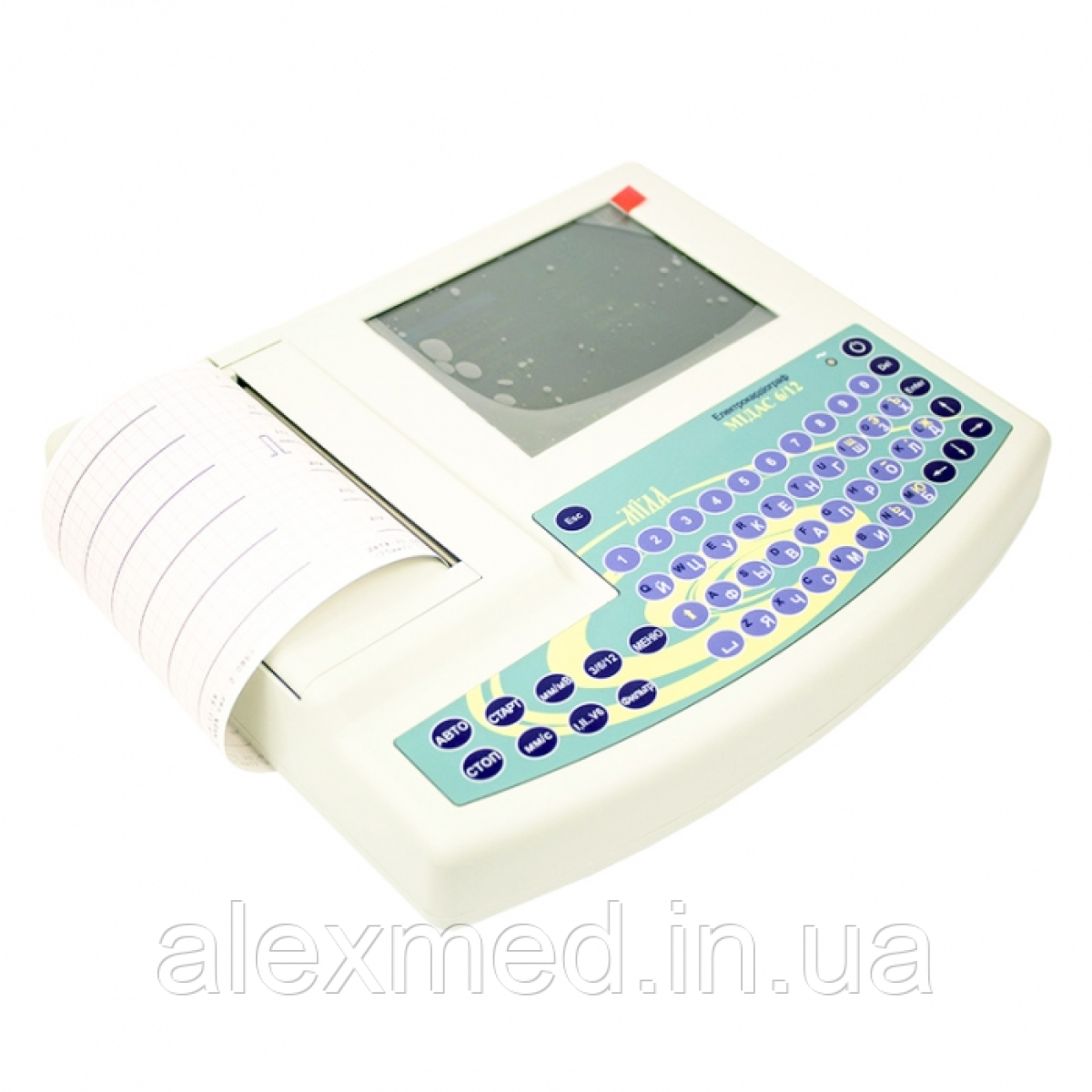

МИДАС 6/12 – 3/6/12-канальний електрокардіограф малогабаритний переносний електрокардіограф.
Великий вбудований дисплей для одночасного перегляду 12 каналів ЕКГ.
Повна алфавітно-цифрова клавіатура для швидкого та зручного введення всіх даних пацієнта.
Пам'ять на понад 500 ЕКГ досліджень.
Друк ЕКГ як на вбудованому термопринтері папір завширшки 110 мм, так і на зовнішньому принтері на папері А4.
Розмір 260х220х52 мм, вага 1,3 кг.
Основні переваги електрокардіографа МИДАС 6/12:
— Надійність і функціональність
Портативний і надійний електрокардіограф МИДАС 6/12 має широкі функціональні можливості з оброблення електрокардіограм і тому є оптимальним рішенням для амбулаторій, бригад швидкої допомоги, стаціонарів, поліклінік і приватних медичних міліграмів.
— Інформативний кольоровий РК-дисплей
Попередній перегляд усіх 12 відведень (каналів) перед друком ЕКГ на великому РК-дисплеї. Зображення частоти серцевих скорочень (ЧСС), швидкості друку, чутливості (посилення), активованих фільтрів, часу та індикації якості накладення електродів.
— Зняття й аналіз ЕКГ за одне натискання
Повністю настроюваний автоматичний режим роботи електрокардіографа дає змогу в одне натискання реєструвати, аналізувати та роздруковувати ЕКГ дані.
— Універсальне харчування
Завдяки живленню, як від мережі, так і від внутрішнього акумулятора електрокардіограф може використовуватися як стаціонарний, так і переносний пристрій.
Версії електрокардіографа:
Електрокардіограф МИДАС 6/12 — без вбудованого алгоритму інтерпретації ЕКГ.
Електрокардіограф МИДАС 6/12І — з вбудованим алгоритмом інтерпретації ЕКГ.
Електрокардіограф МИДАС 6/12EXI- Сенсорний екран. Передавання даних у форматі DICOM 3.0 з підтримкою WORKLIST. Вбудованим алгоритм інтерпретації ЕКГ.
| Параметри |
Технічні характеристики |
| Тип прибора |
12-канальний електрокардіограф |
| Вхідні канали |
Одночасне збирання й обчислення ЕКГ-даних за 12 каналами |
| Стандартне отримання даних за каналами |
Стандартні I, II, III; Кабрера aVR, aVL, aVF і Вілсон VI, V2, V3, V4, V5, V6 |
| Дисплей |
Кольоровий рідкокристалічний дисплей, 320×240; 6/12 канальне представлення обраних відведень; активних фільтрів, швидкості, Чутливості, ЧСС, Індикатор заряду батареї |
| Вхідний опір |
10 МОм |
| Коефіцієнт заглушення синфазних сигналів |
понад 100 дБ |
| АЦ-перетворювач |
12 бітів, з дискретизацією 10000 імп/с |
| Частотна характеристика |
від 0,05 до 150 Гц |
| Фільтри |
· Фільтр мережевих перешкод 50 або 60 Гц
· Фільтр м'язових перешкод (антитреморний) 25, 35, 50 Гц
· Фільтри комбіновані 35/50 Гц, 25/50 Гц
· Адаптаційний фільтр (Авто)
<· Фільтр ізоелектричної лінії (від 0,05 до 1,5 Гц) |
| Швидкість руху паперу |
5, 10,25, 50 мм/с |
| Чутливість |
2.5, 5, 10 або 20 мм/мВ |
| Система друку |
Термопринтер, що наносить зображення методом прямого термотрансферного друку на спеціалізованому рулонному папері |
| Характеристики |
Термочутлива головка 108 мм із роздільною здатністю 8 кр/мм і швидкістю друку 25 мм/с |
| Тип паперу |
Термоумага в рулоні: 110 мм х 25 м, 112 мм х 25 м з намотуванням термошарової поверхні — назовні рулону |
| Реєстрація даних |
· Дані пацієнта (ім'я, прізвище, стать, вік, ID, вага, зріст, коментарі)
· Список усіх умов реєстрації ЕКГ (дата, час, ЧСС, швидкість, чутливість, активні фільтри)
· Результати вимірювань ЕКГ (інтервалі, амплітуди, електричні осі тощо)
· Усереднені комплекси з позначками
· Інтерпретаційні повідомлення |
| Максимальна вага |
1,3 кг (без аксесуарів); 1,8 кг (з аксесуарами) |
| Розміри |
260 х 220 х 52 мм |
| Класифікація приладу |
Клас А/Группа 1, тип CF з захищеними від дефібриляції частинами |
| Сумісність із додатковим обладнанням |
Виявлення наявності та спільна робота зі штучним водієм ритму |
| Електроживлення |
| Джерело змінного струму |
90-240 В, 50-60 Гц, споживча потужність 30 ВА |
| Вбудований акумулятор |
Літій-іонна акумуляторна батарея 7.2 В, 2.2 А/год
Час заряду (до 90%) — 7 годин
Заряду батареї вистачає не менш ніж на 500 досліджень або на 6 годин автономної роботи |
| Пам'ять (внутрішній архів) |
Понад 1000 досліджень із обчисленням параметрів |
| Комунікаційні інтерфейси: |
USB 2.0 для під'єднання Flash Drive
USB 2.0 для зв'язку з ПК або зовнішнім принтером
|
Комплект постачання електрокардіографа МИДАС 6/12:
- Електрокардіограф – 1шт.
- Кабель пацієнта на 10 відведень — 1 шт.
- Комплект багаторазових ЕКГ електродів AgCl (6 немовлят, 4 для кінцівок) — 1 комп.
- Термобуга — 1 шт (рулон 110 мм х 25 м).
- Кабель живлення — 1 шт.
Характеристики
| Версии электрокардиографа |
Сенсорный экран. Передача данных в формате DICOM 3.0 с поддержкой WORKLIST. Встроенным алгоритм интерпретации ЭКГ. |
